“Pharmagraph”粒子监测系统产品介绍-连载(粒子计数器-1)
时间:2019-03-20 点击次数:205

      为了更系统和全面介绍Pharmagraph粒子监测系统的相关产品,将以连载的形式陆续分步骤、分系统推送Pharmagraph粒子监测系统的相关产品的信息。

1.CPC(Continuous Particle Counting)-连续粒子计数

1.1 S1816VS  MetOne 6015(Modbus RTU,RS485)-可互换式

       S1816系列采用满足IP65防护等级的不锈钢外壳进行密封,非常适用于隔离器或灌装机等设备中进行粒子监测使用,仪器用于真空连接的管道以及用于电源/通信连接的电缆均采用插拔式连接,在仪器进行维修或者校准过程中,可快速拆卸且非常方便。粒子计数器传感器采用具有平均故障时间10年以上的激光二极管,且每个粒子计数器均有独立的流量检测功能,以确保粒子计数器检测数值的准确性和可靠性,以及明确指示检测过程中采样流量,如生产过程中如消毒操作,粒子计数器采样口被盖板被盖上,采样时未能及时打开盖板,将产生采样流量异常报警。

      S1816VS采用RS485串口通讯协议,采用CAT5标准电缆及附件,通过电缆中备用芯进行计数器仪器供电,该仪器在进行插拔拆卸或互换安装时不需要进行地址重新设置,因为地址是由位于洁净室外的控制柜提供的,这样可以通过洁净室工作人员进行颗粒计数器更换,以减少连续生产过程中停机时间。



S1816VS粒子计数器规格:

Met One 6015粒子计数器:2通道,0.5μ和5.0μ,每立方英尺计数。

                                                2通道,0.5μ和5.0μ,每立方米计数计算。

流量:1cfm,带有独立流量监测。

法规符合性:完全符合ISO21501-4

耐受性:采样路径的相关管道能够耐受VHP(汽化过氧化氢)灭菌以及日常的清洁和消毒。

扩展性:通过可选不锈钢球阀和CC9058控制器模块,支持隔离器VHP(汽化过氧化氢)灭菌操作。

防护等级:满足IP65防护等级的304不锈钢。

尺寸:宽度160mm;高度130mm(不包括底座上的连接器和顶部采样口);

             深度110mm @底座,85mm @顶部(不包括后部安装栓)。

重量:2.45kg

电源:9-28V DC,3.3W

串口:RS485 通讯协议

工作温度:10至32°C

储存温度:-40至70°C



W2216墙板规格:

材质:304不锈钢面板

尺寸:宽度180mm;高度90mm

塑料后箱尺寸:宽135mm;高75mm深38mm

订购信息:

S1816VS: 连续粒子计数器Met One 6015-1cfm,0.5u和5.0 u通道,RS485通讯协议接口。

S1816VS-01-2: 0.1cfm,2通道。

S1816VS-01-4: 0.1cfm,4通道(0.3u,0.5u,1u,5u)。

S1816NC01: 外壳(不含粒子计数器)包括0.1cfm采样头和内部配件。

S1816NC10外壳(不含粒子计数器)包括1.0cfm采样头和内部配件。。

MP1816:安装板

W2216墙板

U1816-15001.5 m S1816VS或S1816VE与W2216之间的真空/电源/通信连接管线。

控制柜:P4050-4G(不少于4×S1816VS计数器),P4050-2G(不少于2×S1816VS计数器)

CC9058计数器控制器和BV1024:用于放气支撑的球阀。



1.2 S1816VE

 MetOne 6015(CAT5上的Modbus TCP协议)-不可互换式

      与S1816VS规格相同,主要区别在于S1816VE型号采用CAT5以太网电缆以及TCP通讯协议进行相关仪器连接,通过电缆备用芯进行仪器供电。 此型号为不可互换式,因为每个安装位置的仪器均需要使用独立的IP地址进行编程设置,并且需要P4050E控制柜组合控制。

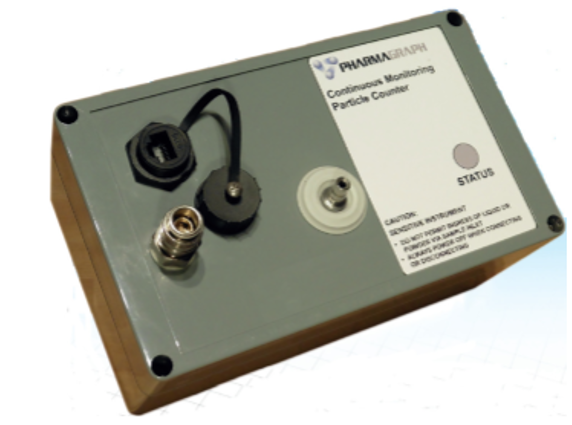

1.3 P2012S

      ABS外壳,适用于隔离器或灌装生产线,快速插拔式连接。 P2012S采用RS485串口通讯协议,采用CAT5标准电缆及附件,通过电缆中备用芯进行计数器仪器供电。 该仪器在进行插拔拆卸或互换安装时不需要进行地址重新设置,因为地址是由位于洁净室外的控制柜提供

Met One 6015粒子计数器:2通道,0.5μ和5.0μ,每立方英尺计数。

                                                2通道,0.5μ和5.0μ,每立方米计数计算。

流量:1cfm,带有独立流量监测。

法规符合性:完全符合ISO21501-4

耐受性:采样路径的相关管道能够耐受VHP(汽化过氧化氢)灭菌以及日常的清洁和消毒。

电源:9-28V DC,3.3W

串口:RS485 通讯协议

工作温度:10至32°C

储存温度:-40至70°C

尺寸:W:200MM ;D:90MM;H:120MM



订购信息

P2012S连续监测粒子计数器,配有Met One 6015,RS485通讯协议接口形式。

U1500 1.5米长用于P2012S真空/电源/通信连接管线。

MP2012不锈钢安装板。
