“Pharmagraph”粒子监测系统 产品介绍-连载(泵控制柜)
时间:2019-03-25 点击次数:285



1. P4050-4G

控制柜为粒子计数系统提供快速部署,支持多达4个粒子计数器, P4050包含一个24V电源,控制模块,接触器和每个计数器过载支持。

P4050的真空泵底座安装在抗震支架上,真空泵运行电源通过控制柜接入240V交流电,每个泵都配有一个16毫米Festo快速插拔式接头。

P4050使用串行形式进行粒子计数器通信连接,在进行不同仪器互换时无需重新编程,主要通过P4050控制柜中的C9058模块实现粒子计数器的地址分配,粒子计数器的地址设置和分配是在控制模块中而不在计数器仪器中,可以分别独立对4个粒子计数器进行进气采样启动和停止操作控制。

钢架:W:690mm,D:530mm,H:800mm。

重量:40Kg加11kg泵(VT4.8)。

电源:230V AC   25A(多达4个真空泵,每个泵6A)。

P4050 -2G: 适用多达2个真空泵/计数器控制柜。

P4050 -4G:适用多达4个真空泵/计数器控制柜。

2. P4050-4E

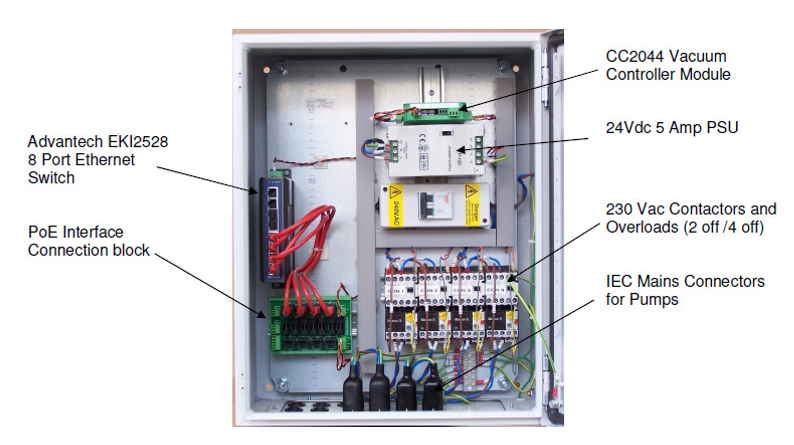

P4050-4E提供真空泵控制器,适用于多达4个真空泵(Becker VT4.8),该装置与远程粒子计数器通过以太网接口进行供电连接,Met One 6000系列适用于以太网连接的粒子计数器可安装在Pharmagraph S2216NEN或S1816NE10不锈钢外壳中。每个采样位置连接到一个单独的真空泵,该真空泵由enVigil  PNP / FMS软件控制。P4050-4E为每个真空泵提供电源连接及和过载保护,同时真空泵(Becker VT4.8)被安装在防振板上。

P4050-4E还可以通过RS485通讯形式连接到远程报警指示器,包括消息显示和通用/区域报警模块(AN1220 / AN1440 / CC2044)。 P4050-4E包含一个Moxa 5250以太网到串行转换器,为Pharmagraph 2000系列数字输入/输出和报警通信总线提供RS485通信连接。 P4050-4E是enVigil系统指定的主泵控制器。



3. P4055-4E

如果enVigil系统需要四个以上的颗粒计数器,则应将所有后续泵控制器制定从属于  P4055-4E泵控制器。 P4055-4E可控制多达四个真空泵/粒子计数器,并通过RS485通信形式与主泵控制器进行连接。

P4055没有Moxa N端口5232或MX6000,而是通过以太网集线器通过POE(以太网供电)进行通信。



4. P4150系列

P4150系列控制柜为粒子计数系统的快速部署提供了便利的外形。 P4150提供三种版本,支持多达四个粒子计数器,P4150包括一个24V电源,一个控制模块,同时为每个计数器提供单独接触器和过载保护。

 P4150系列采用MX6000多功能控制器,设计适用于用于串行通信粒子计数器,无需重新编程即可进行互换。 粒子计数器的地址由控制模块定义,而不是粒子计数器本身。 MX6000提供数字输出,用于驱动真空泵的接触器和4个数字输出报警指示灯。为了实现上述功能,MX6000控制器还需要有提供粒子计数器“运行”和声光报警“消音”请求的数字输入信号。

三种P4150相关型号包括:

P4150-S:MX6000,24V电源,控制柜,接触器和过载保护

P4150-4G:MX6000,24V电源,控制柜,接触器,过载和4个 CC9058模块

P4150-4E:MX6000,24V电源,控制柜,接触器,过载,以太网集线器和POE模块

P4150规格

尺寸:宽度690mm,深度530mm,高度800mm,

重量:40kg,另加每台泵11kg

电源:230VAC,25A(多达4个真空泵,每个泵6A).

通信:主机电脑通过以太网接入,通过CAT5电缆以RS485形式连接到每个粒子计数器。

适配的粒子计数器:S1816VS连续监控粒子计数器(不锈钢)。

P2012P连续监测颗粒计数器(ABS塑料)。



订购信息

•P4150-S:支持多达4个颗粒计数器/泵的控制柜。

•P4150-4G:支持多达4个颗粒计数器/泵的控制柜,支持排气处理功能。

•P4150-4E:支持多达4个以太网连接的粒子计数器/泵的控制柜。

•P4065:扩展柜,可增加多达4个泵。

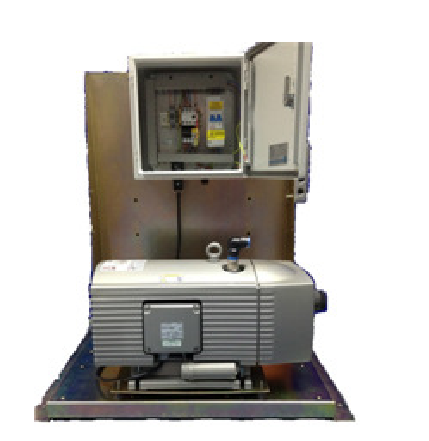

5. P4060

可快速部署粒子计数系统,尤其是当多个计数器同时打开和关闭时,通过以太网连接到PC,提供RS485通信,包括24V 2A 电源。

每个P4060 / P4065可以驱动3-8个颗粒计数器,具体取决于泵的配置/真空管的长度。

VT4.16 :多达3个粒子计数器。

VT4.25 :多达5个粒子计数器。

VT4.40 :多达8个粒子计数器。

真空由每个连接到W1412 SMART墙板真空泵提供,真空泵电源/通信也以菊花链形式与墙板连接,菊花链可连接控制多达32个设备。

钢框架/外壳尺寸:W 690mm,D 530mm,H 910mm。

重量:34Kg另加泵重23kg(VT4.16-3个粒子计数器),泵重25kg(VT4.25-5个粒子计数器),泵重39kg(VT4.40-8个粒子计数器)。

电源:230VAC;20A(MAX)。



6. P4065

P4065-扩展单元,使用相同的外框架,是一个更简单更小的真空泵驱动控制箱,内部包括接触器及过载保护。

钢架/外壳:W 690mm,D 530mm,H 800mm,

重量:25Kg另加泵重23kg(VT4.16-3个粒子计数器),泵重25kg(VT4.25-5个粒子计数器),泵重39kg(VT4.40-8个粒子计数器)。

电源:230VAC;20A(MAX)。



订购信息:

P4060:支持多达8个粒子计数器(取决于泵)的控制柜。

P4065-16:支持多达3个粒子计数器的扩展控制柜。

P4065-25:支持多达5个粒子计数器的扩展控制柜。

P4065-40:支持多达8个粒子计数器的扩展控制柜。

7. P4160

P4160包括一个MX6000多功能控制器,一个24V 2A电源,泵的接触器和过载保护装置。 它还提供24V输出开关,以驱动多达3个P4065扩展单元中的附加泵。

 每个P4160 / P4065可以驱动3到8个粒子计数器,具体取决于选择的泵和真空管的长度:

VT4.16泵:支持多达3个粒子计数器。

VT4.25泵:支持多达5个粒子计数器。

VT4.40泵:支持多达8个粒子计数器。

 每个壁板的真空供应由P4160 / P4065放射状管道径向连接,而电源和通信电缆在壁板之间呈菊花链分布,通过智能壁板以菊花链形式连接的粒子计数器多达32个。

P4160规格

尺寸:宽度690mm,深度530mm,高度910mm。

重量:34kg(框架和控制箱)

VT4.16泵(支持多达3个计数器):23kg

VT4.25泵(支持多达5个计数器):25kg

VT4.40泵(支持多达8个计数器):39kg

电源:230VAC  20A(MAX,取决于泵)

通信:从主机PC以太网接入,RS485到菊花链中W1412智能墙板。

订购信息

P4160:支持多达8个粒子计数器控制柜(取决于泵)
