AIRGATE-3G作为FIELDLOGGER的路由器运行
时间:2019-01-06 点击次数:216

      1.目的:

      使用AirGate-3G路由器访问NOVUS FieldLogger设备上托管的HTTP服务(动态HTTP中的页面)。

      在这种情况下,FieldLogger通过电缆连接到具有3G连接的路由器(AirGate3G),有必要在路由器的NAT表中配置端口转发,以便它可以正确转发来自FieldLogger的请求。

      WAN接口的路由器IP地址由电话网络运营商分配,因为该IP地址是动态的,所以在每次更改IP地址之后,都需要重新配置监控软件。 为避免此问题,3G路由器应使用动态DNS(DDNS)服务器将动态IP转换为URL地址(HOST),因此FieldLogger需要维护相同的IP地址(静态或DHCP服务器配置后面)才能使配置正常工作。

      其中一些服务是订阅,其他服务提供有限的免费计划,基本上,这些服务将友好名称归因于路由器使用的IP地址。 配置DDNS服务器[参见教程TCN001-15]。 仍然需要定义/配置以下参数:

      AirGate-3G的IP:如果有DDNS服务,可以直接使用它来托管服务。 在本教程中,我们使用电话运营商分配的动态IP。

      FieldLogger的IP:FieldLogger的IP应始终相同。 这可以通过DHCP服务器分配,也可以在FieldLogger上静态配置。

      FieldLogger上的服务端口:HTTP的默认服务端口是端口80。

      2.验证AirGate-3G的状态:

      通过系统选项卡,在AirGate-3G的Web GUI配置中验证连接的状态。 如果RUN LED为绿色/蓝色,则表示路由器已准备就绪,如图2所示。有关如何访问AirGate-3G配置界面的更多信息,请下载手册。



      在Current WAN Link选项卡下,可以验证电话运营商分配的IP地址,如图3所示。

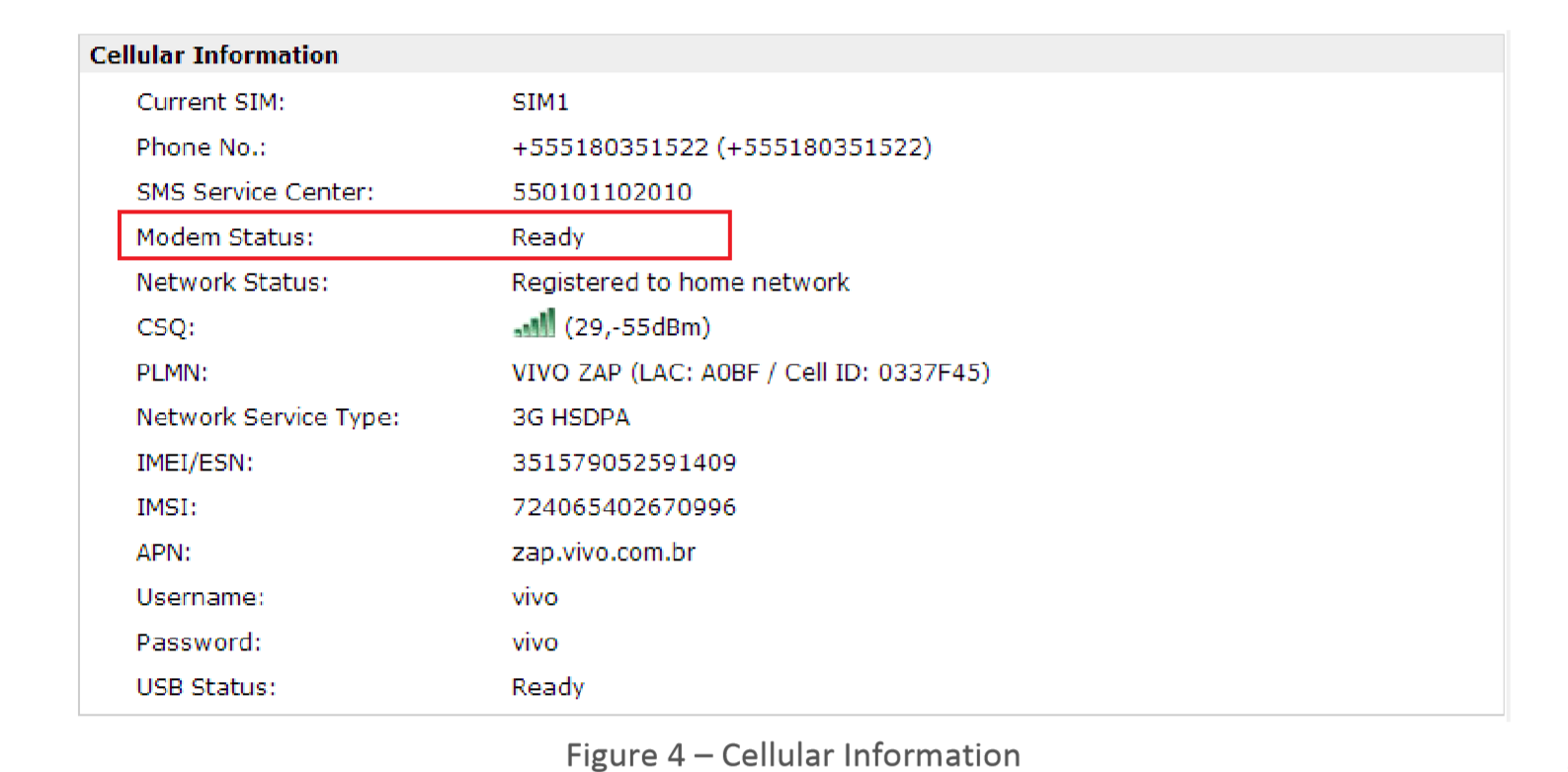

      如图4所示,在Cellular Information选项卡下,可以验证调制解调器的一般状态,包括APN,载波和信号质量

      3. AirGate-3G的配置:

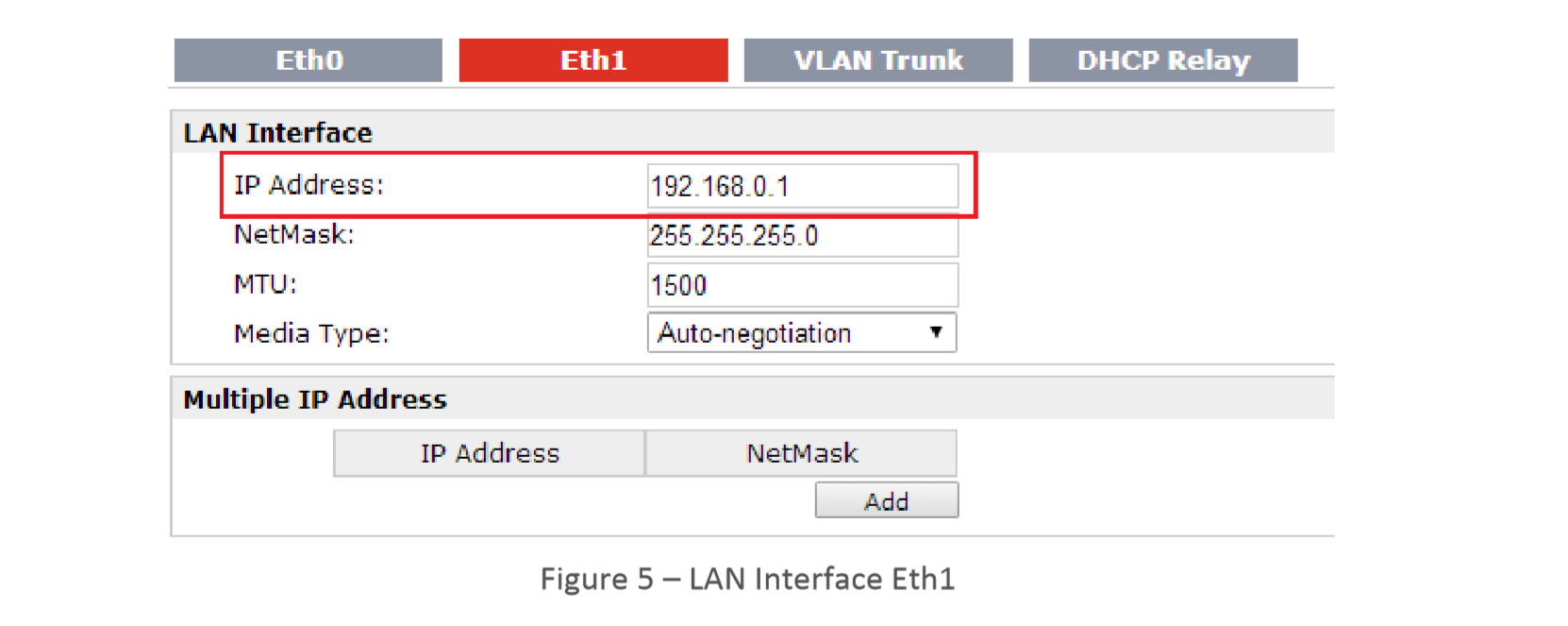

      在本教程中,我们将使用AirGate-3G的DHCP服务器为FieldLogger分配IP地址。 在Eth1选项卡下,可以在IP地址字段中验证AirGate-3Grouter的IP配置(参见图5); 在“DHCP服务器”选项卡下,分配给DHCP的IP地址范围。 请注意,分配给FieldLogger的IP地址显示在IP租约部分中,如图6所示.MAC地址字段中显示的值应与FieldLogger的MAC地址相对应。

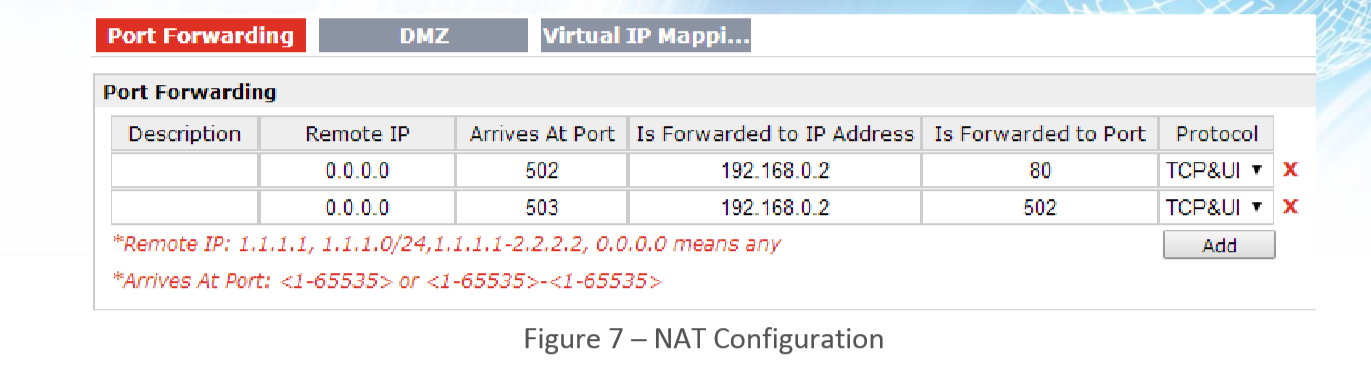

      必须在端口转发中配置NAT表,以将连接请求发送到所需的服务端口。 在图7中,所有连接都被路由到服务端口502 [用于通信/配置]和端口80 [HTTP服务]。

    接收端口:AirGate-3G的入口[由管理员创建],用于服务访问设备; (检查其他服务已使用的端口)

    转发到IP地址:将来自到达端口的请求定向到正在使用的设备的IP地址[FieldLogger];

    转发到端口:设备的服务端口[FieldLogger]。



      4. FieldLogger的配置:

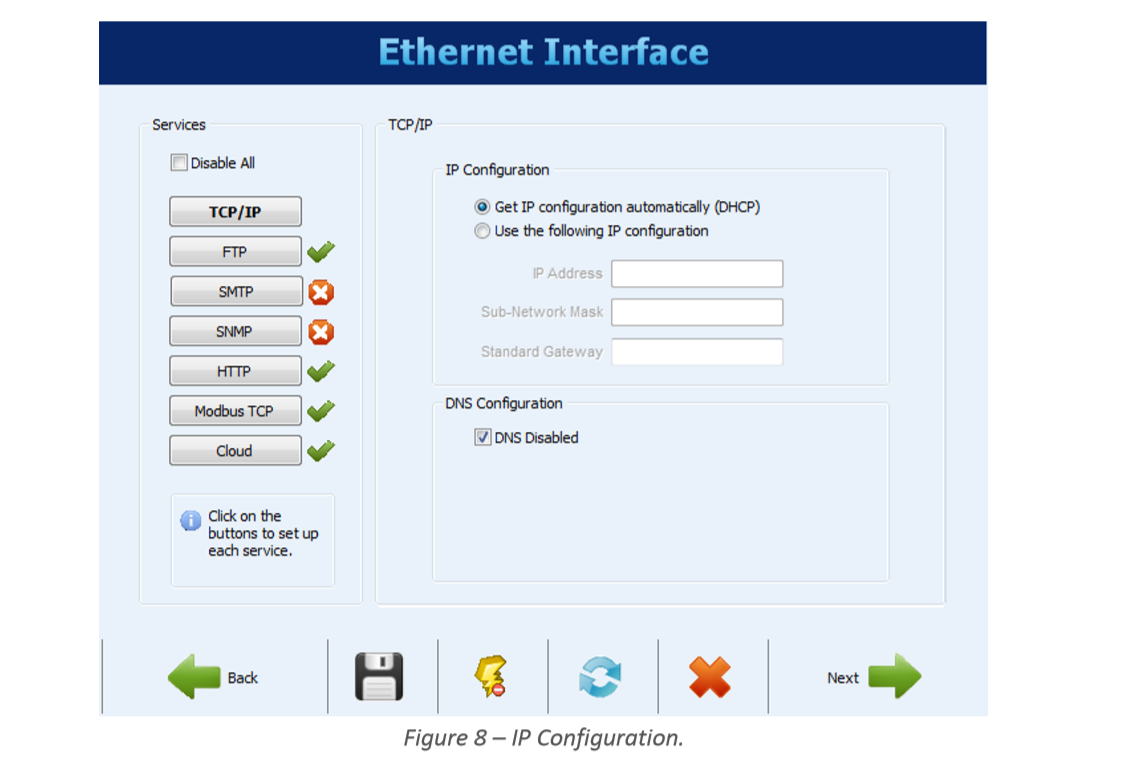

      在验证AirGate-3G的配置并检查电气连接后,我们需要配置FieldLogger的网络接口,如图8所示。有关更多信息,请下载并查阅操作手册。

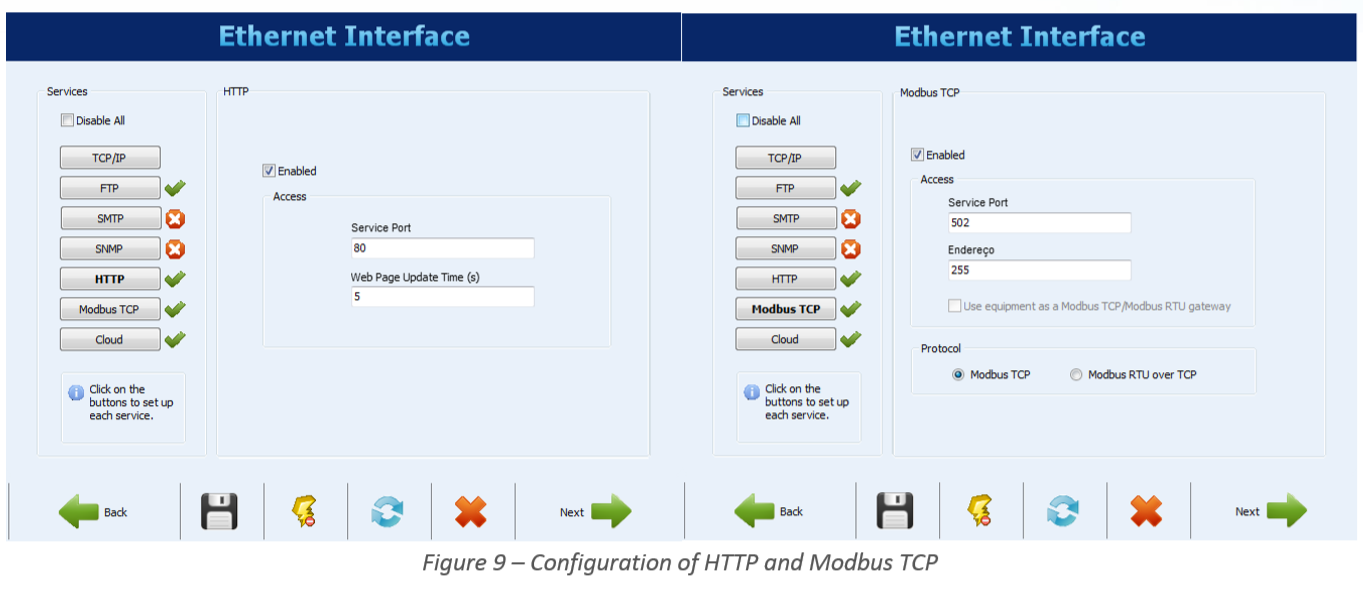

      在FieldLogger设备的配置中,在以太网接口中,必须启用HTTP服务[启用动态HTML页面的显示]和Modbus TCP [用于设备的通信和配置以及允许访问SCADA软件]。 这可以在图9中看到。



      5总结:

      使用本教程,可以远程配置FieldLogger设备,通过HTTP服务监控变量,从设备内存中收集数据并通过SCADA软件显示信息。 图10演示了连接互联网的不同方式:有线连接,通过WIFI路由器连接或使用具有3G数据规划的移动设备通过蜂窝网络进行访问。
